13 PINOVÁ ZÁSUVKA - PLNÉ 13 PINOVÉ ZAPOJENIE PRE KARAVANY

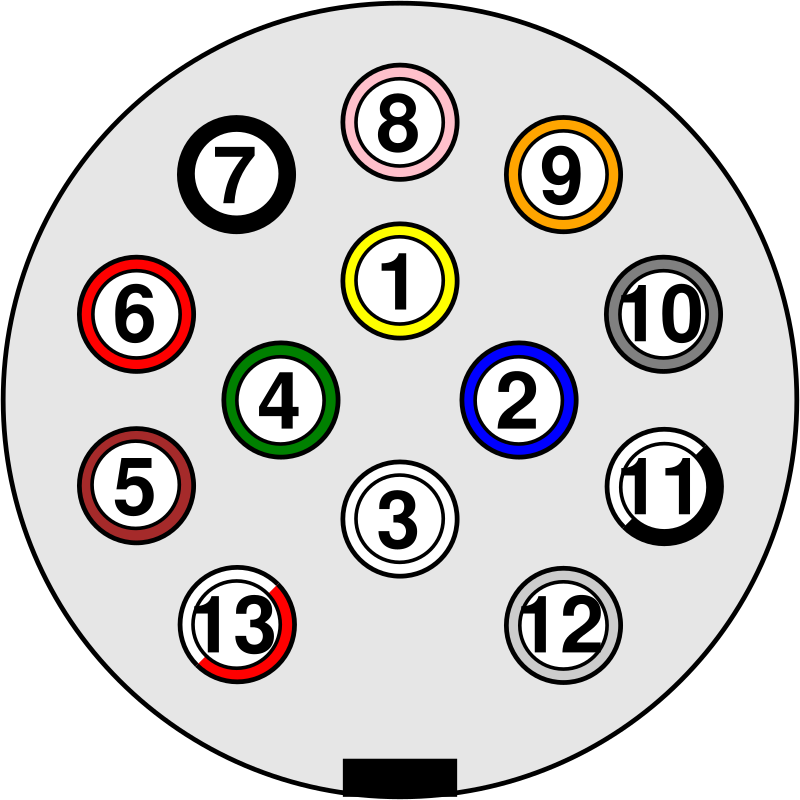

Zapojenie zásuvky:

Pin č.1 - L - Smerovka ľavá - Žltá - 1,5 mm2

Pin č.2 - 54 - zadná hmlovka - Modrá - 1,5 mm2

Pin č.3 - 31 - Zem na kostru - Biela, alebo šedá - 2,5 mm2

Pinč.4 - R - Smerovka pravá - Zelená - 1,5 mm2

Pinč.5 - 58R - Koncové svetlá, obrysové svetlá, ŠPZ (na pravej strane) - Hnedá - 1,5 mm2

Pinč.6 - 54 - Brzdové svetlá - Červená - 1,5 mm2

Pinč.7 - 58L - Koncové svetlá, obrysové svetlá, ŠPZ (na ľavej strane) - Čierna -1,5 mm2

Pinč.8 - Cúvacie svetlá - Oranžová , alebo šedá -1,5 mm2

Pinč.9 - Stále napájanie od batérie vozidla- Červená alebo , alebo šedá -2,5 mm2

Pinč.10 - ACC (15) - Červená, Fialová, alebo oranžová -2,5 mm2

Pinč.11 - Kostra pre pinč. 10 - Biela alebo, bieločierna -2,5 mm2

Pinč.12 - voľný, nezapojený

Pinč.13 - Kostra pre pinč. 9 - Biela alebo, bieločervená -2,5 mm2

Poznámky:
· pin 2 bol pôvodne určený pre brzdy brzdených prívesov.
· norma ISO obsahuje aj iné 7-pinové konektory, avšak v Európe obvykle nepoužívané.
